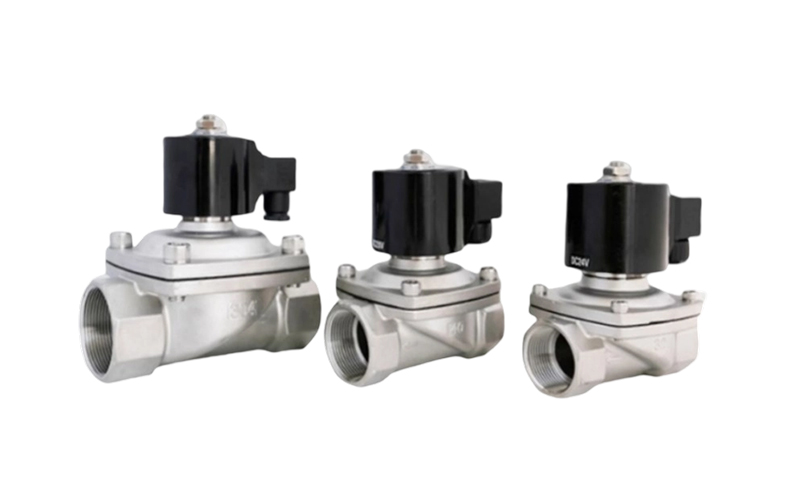

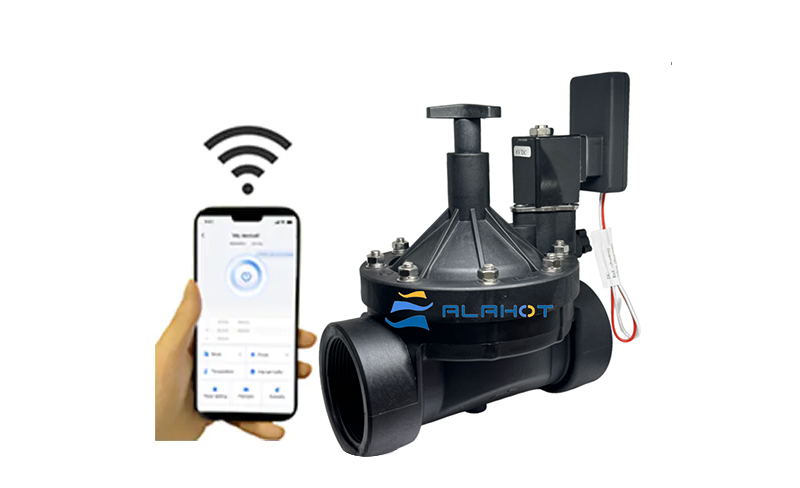

bir solenoid valf elektrik enerjisini mekanik harekete dönüştürerek sıvının (sıvı veya gaz) akışını kontrol eden, elektromekanik olarak çalıştırılan bir valftir. Otomasyon, HVAC, proses kontrolü, pnömatik ve hidrolik sistemlerde yaygın olarak kullanılmaktadır. Bu makale pratik çalışma ilkelerine, bileşen düzeyinde davranışa, seçim kriterlerine, performans hesaplamalarına ve uygulamalı kurulum ve sorun giderme rehberliğine odaklanmaktadır.
Temel bileşenler ve işlevleri
İç parçaların anlaşılması, elektrik sinyallerinin nasıl valf hareketine dönüştüğünü açıklığa kavuşturur. Anahtar bileşenler:
- Bobin (elektromıknatıs): Enerji verildiğinde manyetik akı üretir. Tipik bobinler voltaj ve görev döngüsüne göre derecelendirilir.
- Piston / Armatür: Bobinin manyetik kuvveti altında eksenel olarak hareket eden ferromanyetik çekirdek.
- Yay: Bobinin enerjisi kesildiğinde pistonu varsayılan (normalde kapalı veya açık) konumuna döndürür.
- Yuva / Orifis: akışı engelleyen veya akışına izin veren sızdırmazlık arayüzü; geometrisi akış katsayısını belirler.
- Gövde ve portlar: Proses sıvısını kanalize edin ve vanayı borulara bağlayın. Malzemeler farklılık gösterir (pirinç, paslanmaz çelik, plastik).
- Contalar ve diyaframlar: Sıkı kapatmayı sağlar ve medya uyumluluk sorunlarına karşı dayanıklıdır.
Çalışma prensibi – doğrudan etkili solenoid valfler

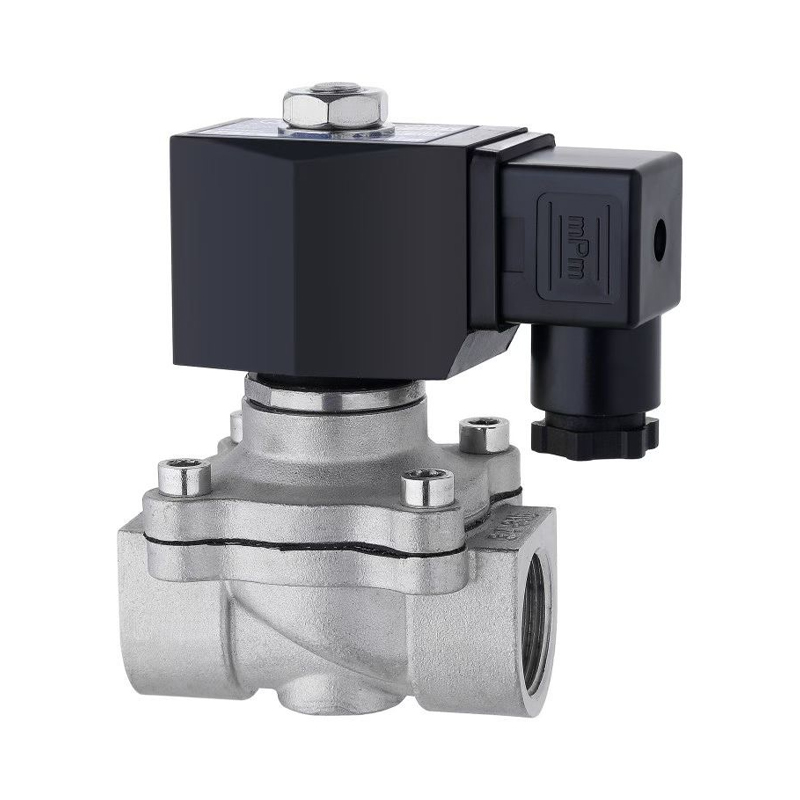

Doğrudan etkili solenoid valfler, akış yolunu açmak (veya kapatmak) için bobinin pistonu doğrudan bir yaya doğru çekmesiyle çalışır. Basittirler, hızlıdırlar ve sıfır fark basıncında çalışabilirler. Tipik sıra:
- Elektrik girişi: bobine belirtilen DC veya AC voltajını uygulayın.
- Manyetik akı: bobin manyetik alan üretir; akı çizgileri piston boyunca yoğunlaşır.
- Pistonun yer değiştirmesi: manyetik kuvvet, yay ve akışkan kuvvetlerinin üstesinden gelir; piston koltuktan kalkar.
- Akış oluşturuldu: bobinin enerjisi kesilene ve yay pistonu tekrar yerine oturana kadar ortam delikten akar.
Doğrudan etkili vanalar küçük delikler, hızlı çevrim uygulamaları ve pilot aşamayı çalıştırmak için hat basıncına güvenilemeyen yerler için uygundur.
Çalışma prensibi – pilotla çalıştırılan (servo) solenoid valfler
Pilotla çalıştırılan solenoid valfs solenoidi yalnızca küçük bir pilot deliğini kontrol etmek için kullanın; ana vana açmak veya kapatmak için sistem basıncını (diferansiyel basınç) kullanır. Bu tasarım, daha küçük bobinlerle daha büyük bir akış elde eder ancak çalışması için minimum basınç farkı gerektirir.
Normalde kapalı, pilotla çalıştırılan vananın sırası:
- birt rest: main spool/diaphragm is held closed by upstream pressure; the pilot orifice is sealed.
- Bobin enerji verir: pilot ağzını hafifçe açarak diyaframın veya makaranın üzerinden kontrollü bir basınç tahliyesine izin verir.
- Basınç düşüşü: basınç dengesizliği ana diyaframın veya makaranın hareket etmesine neden olarak ana akış yolunu tam hat akış kapasitesiyle açar.
- Bobinin enerjisi kesilir: pilot orifis kapanır, basınç eşitlenir ve yay veya hat basıncı ana valfi yeniden yerleştirir.
Pilotla çalıştırılan valves are energy-efficient for large flow rates, but will not operate below their specified minimum differential pressure (ΔPmin).
Oransal ve servo-solenoid valfler — sürekli kontrol
Orantılı solenoid valfs bobin akımı değiştikçe açılma sürekli olarak değişir; bir geri besleme yayını, konum sensörlerini veya akım/gerilim kontrolünü birleştirirler ve genellikle yerleşik bir amplifikatör içerirler. Basit açma/kapama düğmesi yerine değişken akış veya basınç kontrolünün gerekli olduğu yerlerde kullanılırlar.
- Kontrol sinyali (analog/PWM) bobin akımını modüle eder.
- Piston konumu ve akışı orantılı olarak değişir; Kapalı döngü versiyonları daha yüksek doğruluk için konum sensörlerini kullanır.
- birpplications: precise dosing, lab equipment, proportional pressure control in hydraulic systems.
Akış hesaplaması ve temel denklemler
Tasarımcıların bir vanadaki basınç düşüşünü ve akışı tahmin etmek için hızlı bir yola ihtiyacı var. Yaygın olarak kullanılan iki parametre:
- Kv/Cv katsayısı: Kv (1 bar düşüşte m³/saat) veya Cv (1 psi düşüşte dakika başına ABD galonu) vana kapasitesini belirtir. Gerekli akış için vanayı boyutlandırmak için üretici Kv'yi kullanın.
- Orifis denklemi (sıkıştırılamaz akışkanlar):
Q = A · C_d · sqrt(2·ΔP/ρ) Q akışı, A etkili delik alanını, C_d boşaltma katsayısını, ΔP basınç düşüşünü ve ρ akışkan yoğunluğunu gösterir.
Gazlar için sıkıştırılabilir akış ilişkilerini uygulayın veya üreticiler tarafından sağlanan eşdeğer Cv/Kv tablolarını kullanın ve gerektiğinde viskozite ve Reynolds sayısını düzeltin. Pilotla çalıştırılan vanalar için her zaman mevcut ΔP'nin pilot ΔPmin'in üzerinde olduğundan emin olun.
Karşılaştırma tablosu: doğrudan etkili, pilotla çalıştırılan ve orantısal
| Özellik | Doğrudan etkili | Pilotla çalıştırılan | Orantılı |
| Maksimum akış | Düşük ila orta | Yüksek (büyük Cv) | Orta ila yüksek |
| Minimum ΔP | 0 (sıfır ΔP'de çalışır) | ΔPmin gerektirir | Tasarıma göre değişir |
| Tepki hızı | Hızlı | Orta | Kontrollü (elektroniklere bağlıdır) |
| Tipik kullanım | Pnömatik, küçük sıvı kontrolü | Proses vanaları, su temini | Dozajlama, oransal akış kontrolü |
